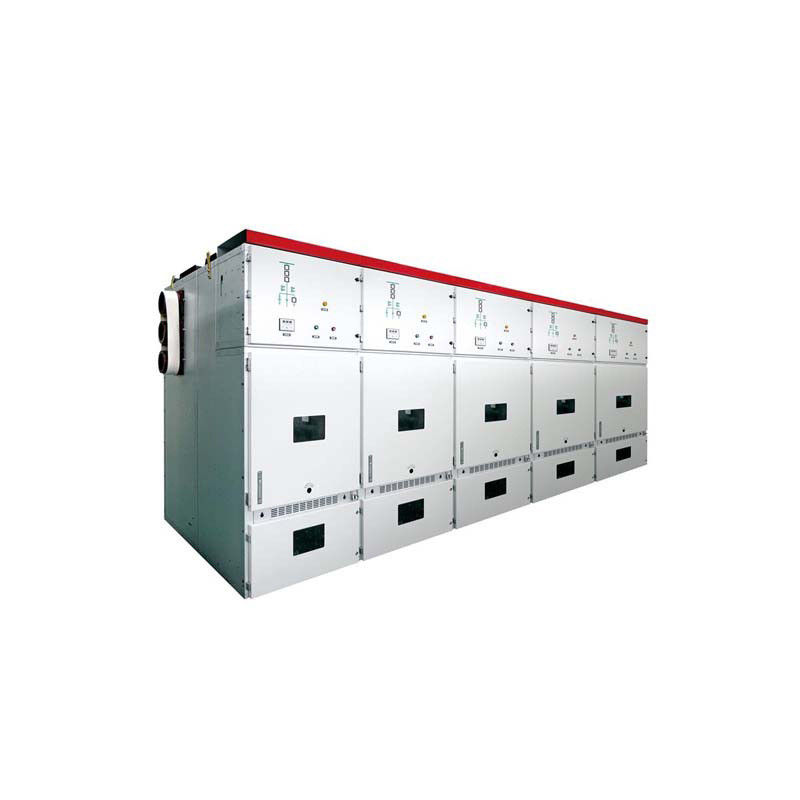

Zdejmowana rozdzielnica platerowana metalem KYN61 Tablica rozdzielcza wysokiego napięcia

opis produktu

Zdejmowana rozdzielnica platerowana metalem KYN61 Tablica rozdzielcza wysokiego napięcia

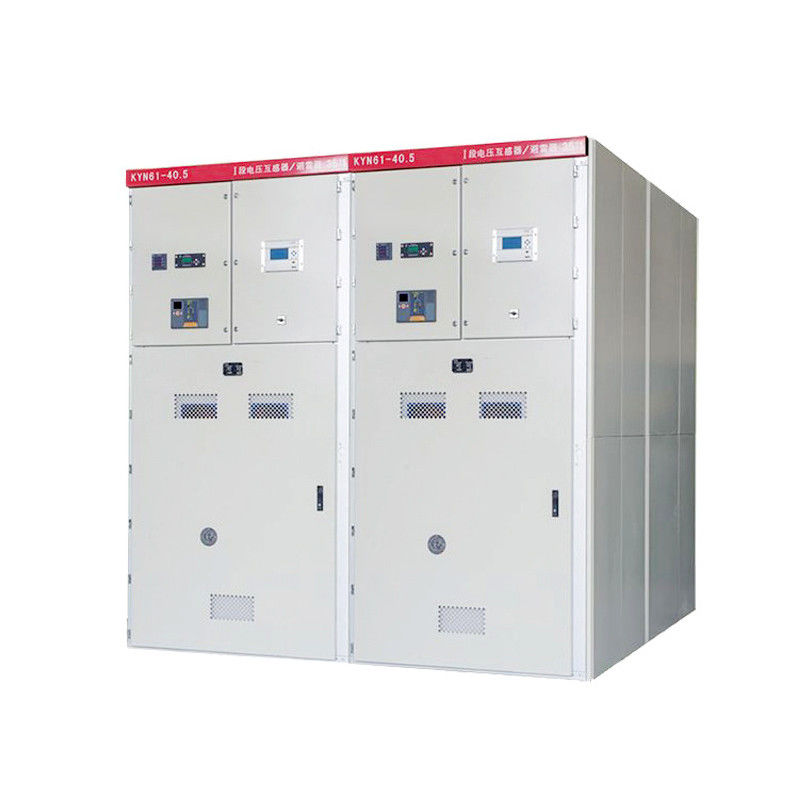

Kyn61-40.5 (Z) pancerna, przesuwna, przesuwna, metalowa, zamknięta szafa rozdzielcza (zwana dalej szafą rozdzielczą) to trójfazowa, wewnętrzna, kompletna jednostka rozdzielcza prądu przemiennego o częstotliwości 50 Hz, o napięciu znamionowym 40,5 kV. oraz przedsiębiorstwa górnicze do odbioru i dystrybucji energii elektrycznej z funkcjami kontroli obwodów, ochrony i monitorowania, ale mogą być również wykorzystywane do częstych operacji.

Rozdzielnica jest zgodna z GB / t11022-1999, gb3906-2006 i DL 404-1997.

Cechy konstrukcyjne

1. Konstrukcja szafy przyjmuje zmontowaną konstrukcję, a wyłącznik automatyczny przyjmuje konstrukcję podłogi wózka ręcznego;

2. Wyposażony w nowy typ wyłącznika próżniowego z izolacją kompozytową z dobrą wymiennością i prostą wymianą;

3. Mechanizm napędowy z nakrętką śrubową jest zainstalowany w ramie pojazdu, który może łatwo przesuwać wózek i zapobiegać uszkodzeniu konstrukcji napędu z powodu niewłaściwej obsługi;

4. Wszystkie operacje mogą być wykonywane przy zamkniętych drzwiach szafy;

5. Blokada między głównym wyłącznikiem, wózkiem ręcznym i drzwiami szafy sterowniczej przyjmuje obowiązkową blokadę mechaniczną, aby spełnić funkcję „pięciu obrony”;

6. Pomieszczenie kablowe jest pełne miejsca do podłączenia wielu kabli

7. Przełącznik szybkiego uziemienia służy do uziemienia i zwarcia obwodu;

8. Stopień ochrony obudowy IP3X, drzwi przedziału wózka otwarte, klasa ochrony IP2X;

9. Produkt jest zgodny z normą GB3906-1991.dl 404-1997 i przyjmuje międzynarodowy standard iec-298 z odniesieniem.

Warunki użytkowania

1. Temperatura powietrza otoczenia: -15 ° C ~ + 40 ° C;

2. Wysokość: 2000 mi poniżej;

3. Wilgotność: średnia dzienna nie przekracza 95%, a dzienna średnia prężności pary wodnej nie przekracza 2,2 kPa, średnia miesięczna nie przekracza 90%, a średnia miesięczna ciśnienie pary wodnej nie przekracza niż 1,8 kPa.

4. Intensywność trzęsienia ziemi: nie więcej niż 8 stopni;

5. Brak oczywistych zanieczyszczeń, takich jak gazy korozyjne lub palne.

6. W przypadku przekroczenia powyższych normalnych warunków użytkowania, użytkownik może negocjować z firmą.

Instrukcje dotyczące zamawiania

1. Schemat ideowy obwodu głównego lub schemat elektryczny

2. Rozmieszczenie i układ

3. Model, specyfikacja i ilość głównych komponentów.

4. Metoda przewodów przychodzących i wychodzących oraz specyfikacja kabli itp

5. Jeśli między urządzeniami wymagane jest połączenie magistralowe, należy zapewnić połączenie magistralne i wysokość od ziemi.

6. Inne wymagania dotyczące zamówienia
