Szczegóły Produktu:
|
|
Miejsce pochodzenia: | Chiny |
---|---|
Nazwa handlowa: | HENGFENGYOU |
Orzecznictwo: | ISO IEC CB COC KEMA SNI SABS CCC |
Numer modelu: | S13 |
Zapłata:
|
|
Minimalne zamówienie: | 1 |
Cena: | 200-200000/piece |
Szczegóły pakowania: | drewno |
Czas dostawy: | 15 dni |
Zasady płatności: | LC T / T |
Możliwość Supply: | 5000 sztuk / rok |
Szczegóły informacji |
|||
Stosowanie: | Moc, transformator dystrybucyjny | Faza: | Trzy |
---|---|---|---|
częstotliwość: | 50 / 60Hz | Rodzaj: | Zanurzony w oleju, Typ oleju, zanurzony w oleju przekładnik prądowy 132kv |
Nazwa produktu: | Transformator rozdziału mocy zanurzony w oleju 33/11 Kv 50 / 60Hz 5000 kva | Materiał: | Miedź + glin |
Napięcie wyjściowe: | 15kv 10 kv 0,4 / 0,69kv | Materiał uzwojenia: | Cooperfunction gtElInit() {var lib = new google.translate.TranslateService();lib.translatePage('en', |
opis produktu

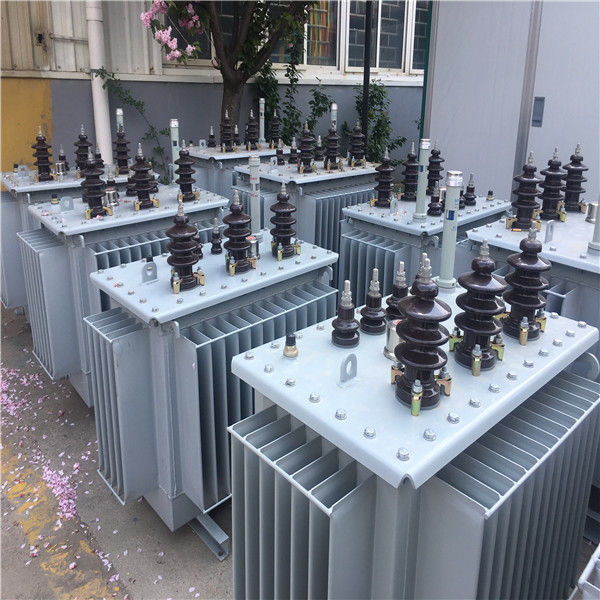

S9 S11 S13 Seria 6 / 0,4 kv 10 / 0,4 kv 100 kva 200 kva 630 kva Producenci transformatorów mocy zanurzonych w oleju w Chinach
Asortyment produktów
Nasz transformator jest wyposażony w postacie o niskiej stratności, niskim poziomie hałasu, silnej ochronie przed piorunami i oświetleniem, dobrze zabezpieczonej przed zwarciem i dobrym wyglądem itp. Łączy zaawansowane urządzenia i proces produkcyjny oraz ma cztery zdalne funkcje: zdalna komunikacja, zdalny test, zdalna regulacja i zdalne sterowanie.Dzięki zdalnemu sterowaniu z komputera elektrownia mogłaby pracować bez żadnych prac wachtowych w nocy.Wszystkie nasze transformatory przeszły testy przeprowadzone przez National Mechanical & Industrial Bureau oraz National Power Company.Transformator jest stosowany głównie w sieci energetycznej i projektach dystrybucji energii.Transformator zanurzony w oleju o mocy 5000 kVA
Rdzeń wyposażony w zaawansowane trzy stopnie: cięcie pionowe i poziome oraz cięcie poziome, zakładkowe i wielostopniowe.Rozprasza dystrybucję powietrza, poprawia ścieżkę magnetyczną.Zmniejsz brak strat obciążenia, prądu obciążenia i hałasu.Transformator zanurzony w oleju o mocy 5000 kVA
Rdzeń przyjmuje szereg pomiarów przeciągniętego panelu, nacisnął cewkę, szczególny klej do stali krzemowej, aby zwiększyć wytrzymałość mechanizmu.Transformator elektryczny sieci energetycznej
Nowa konstrukcja uzwojenia wysokiego i niskiego napięcia, rozsądne rozmieszczenie rurki olejowej i połączenia, które zwiększają wytrzymałość mechaniczną i zapobiegają zwarciu.
Zbiornik jest typu dzwonowego lub typu z zawieszeniem rdzeniowym, ściana zbiornika ma kształt fali.
Testy
Poniżej znajdują się testy przeprowadzone przez HFY przed dostawą.Inne testy wymagane przez klientów można również wykonać odpowiednio.
u rezystancja izolacji
u Rezystancja wszystkich uzwojeń
u Sprawdź przekładnię napięciową i grupę wektorów
u Test bez obciążenia przy częstotliwości znamionowej i napięciu znamionowym
u Test impedancji
u Test wytrzymałości na napięcie
u Testowanie wytrzymałości na przepięcia indukowane
u Pomiar wyładowań niezupełnych
u Test wycieku oleju
Stan usługi
A) Nadaje się do stosowania wewnątrz lub na zewnątrz
B) Temperatura powietrza: Maksymalna temperatura: + 40 ℃;Minimalna temperatura: -30 ℃
C) Wilgotność: miesięczna średnia wilgotność 95%;Średnia dzienna wilgotność 90%
D) Wysokość nad poziomem morza: ≤1000 m.
E) Maksymalna prędkość wiatru: 35 M / s
F) Powietrze otoczenia niezanieczyszczone widocznie korozyjnymi i łatwopalnymi gazami, oparami itp.
G) Brak częstych gwałtownych wstrząsów
—————————————————————————————————————————————————— ————————
Uwaga:Ze względu na ciągłe ulepszanie produktu wymiary podane w tej próbce mają jedynie charakter informacyjny.W razie potrzeby nasza firma może zaprojektować i wyprodukować zgodnie z wymaganiami użytkownika.Skontaktuj się z firmą na czas.
Rdzeń | Transformator typu rdzeniowego | Metoda chłodzenia | Transformator suchy |
Typ uzwojenia | Autotransformator | Orzecznictwo | ISO9001-2000, ISO9001, CCC |
Stosowanie | Transformator dystrybucyjny | Charakterystyka częstotliwościowa | Częstotliwość zasilania |
Kształt rdzenia | Pierścień | Materiał | Żywica epoksydowa |
Oceń wysokie napięcie | 6-35kv | Oceń niskie napięcie | 0,4kv |
Symbol połączenia | Yyn0, Dyn1 | Poziom izolacji | Li75AC35 / AC3, Li125AC55 / AC3, Li170AC70 / AC3 |
Używać do | Przemysł | Pojemność znamionowa | 30-2500kVA |
Znak towarowy | Hengfengyou | Specyfikacja | Długość: 1200 mm-2550 mm, szerokość: 1100-1500 |
Pochodzenie | Qingdao, Chiny | Kod HS | 8504329000 |
Główne parametry techniczne dla poziomu 10KV S9-M / S10-M / S11-M trójfazowy w pełni uszczelniony transformator rozdzielczy bez wzbudzenia ze zmianą zaczepów | ||||||||||||
Ocenione Moc (kva) |
Wysoki Napięcie (kv) |
HVTap zasięg |
Niska Napięcie (kv) |
Połączenie symbol |
Krótki Obwód Bliskość (%) |
Strata bez obciążenia (W) | Strata na obciążeniu (W) | Bez obciążenia obecny (%) |
||||
S9 | S10 | S11 | S9 | S10 | S11 | |||||||
30 | 6 6.3 10 10.5 11 |
± 5% ± 2x2,5% |
0,4 | Dyn11 Yyn0 |
4 | 130 | 110 | 100 | 600 | 600 | 600 | 2.1 |
50 | 170 | 150 | 130 | 870 | 870 | 870 | 2 | |||||
63 | 200 | 180 | 150 | 1040 | 1040 | 1040 | 1.9 | |||||
80 | 250 | 200 | 180 | 1250 | 1250 | 1250 | 1.8 | |||||
100 | 290 | 230 | 200 | 1500 | 1500 | 1500 | 1.6 | |||||
125 | 340 | 270 | 240 | 1800 | 1800 | 1800 | 1.5 | |||||
160 | 400 | 310 | 280 | 2200 | 2200 | 2200 | 1.4 | |||||
200 | 480 | 380 | 340 | 2600 | 2600 | 2600 | 1.2 | |||||
250 | 560 | 460 | 400 | 3050 | 3050 | 3050 | 1.2 | |||||
315 | 670 | 540 | 480 | 3650 | 3650 | 3650 | 1.1 | |||||
400 | 800 | 650 | 570 | 4300 | 4300 | 4300 | 1 | |||||
500 | 960 | 780 | 680 | 5150 | 5150 | 5150 | 1 | |||||
630 | 4.5 | 1200 | 920 | 810 | 6200 | 6200 | 6200 | 0.9 | ||||
800 | 1400 | 1120 | 980 | 7500 | 7500 | 7500 | 0.8 | |||||
1000 | 1700 | 1320 | 1150 | 10300 | 10300 | 10300 | 0,7 | |||||
1250 | 1950 | 1560 | 1360 | 12000 | 12000 | 12000 | 0.6 | |||||
1600 | 2400 | 1880 | 1640 | 14500 | 14500 | 14500 | 0.6 | |||||
2000 | 5 | 2830 | 2270 | 1940 | 17140 | 17140 | 17140 | 0.6 | ||||
2500 | 3350 | 2690 | 2300 | 20260 | 20260 | 20260 | 0.5 |
