Szczegóły Produktu:
|
|
Miejsce pochodzenia: | Chiny |
---|---|
Nazwa handlowa: | HENGFENGYOU |
Orzecznictwo: | ISO IEC CB COC KEMA SNI SABS CCC |
Numer modelu: | SCB12 |
Zapłata:
|
|
Minimalne zamówienie: | 1 |
Cena: | 200-200000/piece |
Szczegóły pakowania: | paczka drewna |
Czas dostawy: | 15 dni |
Zasady płatności: | LC T / T |
Możliwość Supply: | 5000 sztuk / rok |
Szczegóły informacji |
|||
Stosowanie: | Elektroniczny transformator dystrybucyjny mocy | Numer cewki: | podwójne uzwojenie |
---|---|---|---|
Faza: | Three / Single | Pojemność znamionowa: | 30-3000 kVA, 2500 kVA |
Nazwa produktu: | 3-fazowy transformator elektryczny typu suchego 300 kva | Materiał: | ŻYWICA EXPOY, miedź lub aluminium |
Wydajność: | Wysoka wydajność | ||
High Light: | transformator typu suchego z żywicy lanej,transformatory z żywicy lanej na sucho |
opis produktu

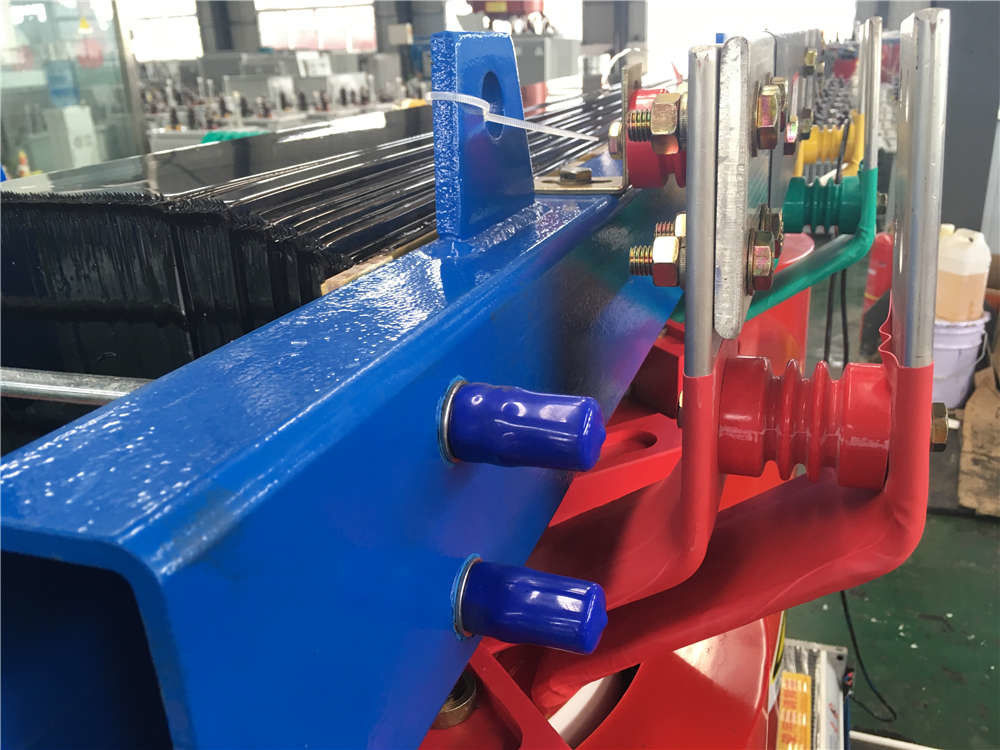

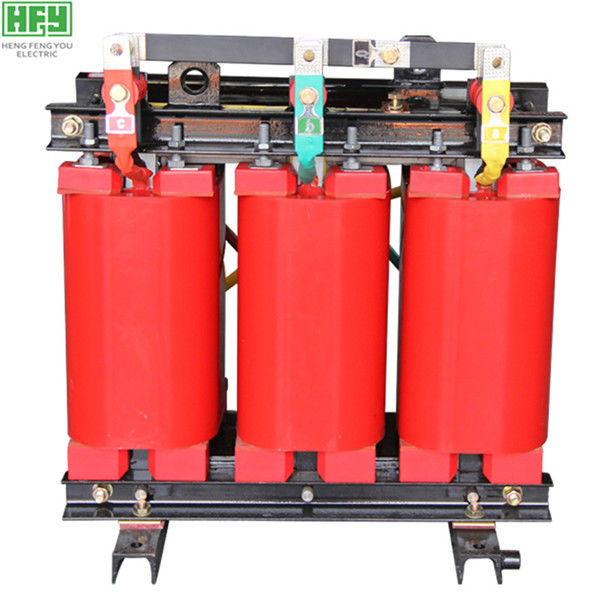

SC (B) 10 Transformator typu suchego żywicy epoksydowej 30-2500 Kva Dystrybucja odlewów Transformatory elektryczne 35kv / 400v
Charakterystyka produktu:
Transformatory suche są szeroko stosowane w lokalnym oświetleniu, wieżowcach, lotniskach, dokach, maszynach CNC i innych miejscach, po prostu transformatory suche odnoszą się do rdzenia, a uzwojenie nie jest zanurzone w transformatorze olejowym.
Możemy wykonać transformator rozdzielczy typu suchego odlewanego z żywicy epoksydowej, SC (B) 10, SC (B) 11-30 ~ 2500/10 Seria transformatorów rozdzielczych typu suchego z żywicy epoksydowej, SC (B) 10-30 ~ 2500/35 Seria transformatorów rozdzielczych suchych odlewanych z żywicy epoksydowej, SC (B) 10-30 ~ 2500/35 Seria transformatorów rozdzielczych suchych odlewanych z żywicy epoksydowej, SC (B) H15-100 ~ 2500/10 Seria odlewów z żywicy stopowej amorficznej Transformator suchy, SC (B) 10-30 ~ 2500/20 (10) (Osiąganie zmiany napięcia między 20 kV a 10 kV) Seria transformatorów rozdzielczych odlewanych z żywicy epoksydowej typu suchego, seria CKSC z suchym żelaznym reaktorem rdzeniowym, S11 -M-30 ~ 2500/10 Seria w pełni uszczelnionych transformatorów rozdzielczych zanurzonych w oleju, S13-M · RL-30 ~ 1600/10 Seria trójwymiarowych transformatorów zanurzonych w oleju z rdzeniem cewki, S (B) H15-M-30 ~ 1600/10 Seria amorficznych metalowych transformatorów rozdzielczych, s (z) 11-630 ~ 31500/35 Seria regulatorów pod obciążeniem Transformator zanurzony w oleju, transformator prostownikowy z przesunięciem fazowym ...
wydajność:
Solidne, izolowane uzwojenie
Nie nawinięty na uzwojenie
Uzwojenie dwóch uzwojeń, napięcie jest uzwojeniem wyższego napięcia, tym niższe jest uzwojenie niskiego napięcia
Ze względnego położenia uzwojeń wysokiego i niskiego napięcia, wysokie napięcie można podzielić na koncentryczne zachodzące na siebie typy.
Ta seria transformatorów suchych służy do bezpośredniego zmniejszenia zasilania sieci 35KV do zasilania dystrybucji zasilania 400V, do zasilania użytkowników, zmniejszenia przesyłu energii i połączeń transformacyjnych 10KV oraz znacznego obniżenia kosztów operacyjnych.
Cechy konstrukcyjne:
1. Mały rozmiar, niewielka waga, niewielka powierzchnia, niskie koszty instalacji.
2. Zaawansowana technologia, wysoka wytrzymałość mechaniczna, dobra stabilność termiczna i termiczna, wysoka niezawodność i długa żywotność;
3. Niskie straty, niski poziom hałasu, energooszczędny efekt jest oczywisty, nie wymaga konserwacji;
4 wydajność cieplna, zdolność do przeciążenia, wymuszone chłodzenie powietrzem może zwiększyć wydajność;
5. Odporność na wilgoć, przystosowanie do wysokiej wilgotności i innych trudnych warunków;
6. Transformatory suche mogą być wyposażone w doskonały system detekcji i ochrony temperatury.Inteligentny system kontroli temperatury może automatycznie wykryć i sprawdzić uzwojenie trójfazowe, pokazując, że odpowiednia temperatura robocza może być automatycznie aktywowana, zatrzymuje wentylator i ustawia alarm, wyzwalanie i inne funkcje;
7. Ognioodporne, nie zanieczyszczające środowiska, gwarancja bezpieczeństwa, mogą być obsługiwane bezpośrednio w środku ciężkości;
Środowisko pracy:
1,0 - 40 (℃), wilgotność względna <70%;
2. Wysokość: nie więcej niż 2500 metrów;
3. Unikaj wystawiania na deszcz, wilgoć, ciepło, ciepło lub bezpośrednie nasłonecznienie.Otwory wentylacyjne i otaczające je obiekty powinny mieć odległość nie mniejszą niż 40 cm;
4, aby zapobiec pracy w korozyjnych cieczach lub gazach, pyłach, przewodzących włóknach lub metalowych odpadkach w większej liczbie miejsc;
5 zapobiegać pracy w miejscach narażonych na wibracje lub zakłócenia elektromagnetyczne;
6. Unikaj długoterminowego odwróconego przechowywania i transportu, nie może mieć silnego wpływu.
Funkcje:
Uwaga:Ze względu na ciągłe ulepszanie produktu wymiary podane w tej próbce mają jedynie charakter informacyjny.W razie potrzeby nasza firma może zaprojektować i wyprodukować zgodnie z wymaganiami użytkownika.Skontaktuj się z firmą na czas.
Model |
SCB10-500 / 10 |
Pojemność |
500 KVA |
Napięcie pierwotne |
10KV, 11KV |
Napięcie wtórne |
0,4 KV |
Prąd znamionowy (HV) |
28,87A |
Prąd znamionowy (nn) |
721,7 A |
Grupa wektorów |
DYN11 |
Klasa izolacji i żaroodporności |
fa |
Max. Wzrost temperatury |
100 tys |
Impedancja zwarcia |
4,10% |
faza |
3 |
Częstotliwość |
50 Hz |
Metoda chłodzenia |
AN / AF |
Waga netto |
1810 kg |
Transformator mocy 35KV suchy z przełącznikiem zaczepów pod obciążeniem |
|||||||||
Pojemność znamionowa (KVA) |
Napięcie znamionowe (KV) |
Grupa sprzęgająca |
|
Strata (W) |
Prąd bez obciążenia (%) |
Hałas (B) |
|||
HV |
Dotknij zmień |
LV |
Impedancja Napięcie(%) |
N0-obciążenie |
Załaduj |
|
|
||
800 |
35 lub 38.5 |
± 5% lub ± 2 × 2,5% |
3.15,6 , 6.3,10 10.5 lub 11 |
Yyn0 Dyn11 |
6 |
2220 |
8180 |
0.6 |
50 |
1000 |
2640 |
9480 |
52 |
||||||
1250 |
3090 |
11210 |
|||||||
1600 |
3640 |
13440 |
0.5 |
53 |
|||||
2000 |
7 |
4180 |
15830 |
54 |
|||||
2500 |
4800 |
18970 |
56 |
||||||
3150 |
8 |
5960 |
21280 |
0,4 |
|||||
4000 |
6930 |
25570 |
55 |
||||||
5000 |
8270 |
30350 |
58 |
||||||
6300 |
9780 |
35460 |
0.3 |
||||||
8000 |
9 |
11200 |
40000 |
||||||
10000 |
12800 |
48250 |
|||||||
12500 |
15560 |
56080 |
0,2 |
60 |
|||||
16000 |
19110 |
65980 |
61 |
||||||
20000 |
10 |
22670 |
74230 |
62 |
· Instrukcje dotyczące zamówienia:
1. Do potrzeb klienta należy podać główne parametry transformatora (napięcie wejściowe i wyjściowe, pojemność, straty itp.)
2. Inne wymagania klienta
