Szczegóły Produktu:
|
|
Miejsce pochodzenia: | Chiny |
---|---|
Nazwa handlowa: | HENGFENGYOU |
Orzecznictwo: | ISO IEC CB COC KEMA SNI SABS CCC |
Numer modelu: | Dostosowywanie |
Zapłata:
|
|
Minimalne zamówienie: | 1 |
Cena: | 2000-200000/piece |
Szczegóły pakowania: | Standardowe drewniane pudełka do pakowania zewnętrznego |
Czas dostawy: | 30 dni |
Zasady płatności: | LC T / T |
Możliwość Supply: | 5000 sztuk / rok |
Szczegóły informacji |
|||
Nazwa produktu: | Rozdzielnica zamknięta / rozdzielnica wysokiego napięcia typu skrzynkowego, podstacja, prefabrykowan | Rodzaj: | Prefabrykowana podstacja typu skrzynki |
---|---|---|---|
Napięcie znamionowe: | 10 kV, 40,5 kV, 13,2 kV, 10 kV ~ 40 kV, 6 kv do 35 kV | częstotliwość: | 50 / 60Hz |
Materiał: | Płyta miedziana, aluminiowo-cynkowa | Imię: | podstacja transformatorowa, prefabrykowana podstacja elektryczna, kombinowana podstacja zewnętrzna t |
uszczelka: | Drewniana skrzynka |
opis produktu

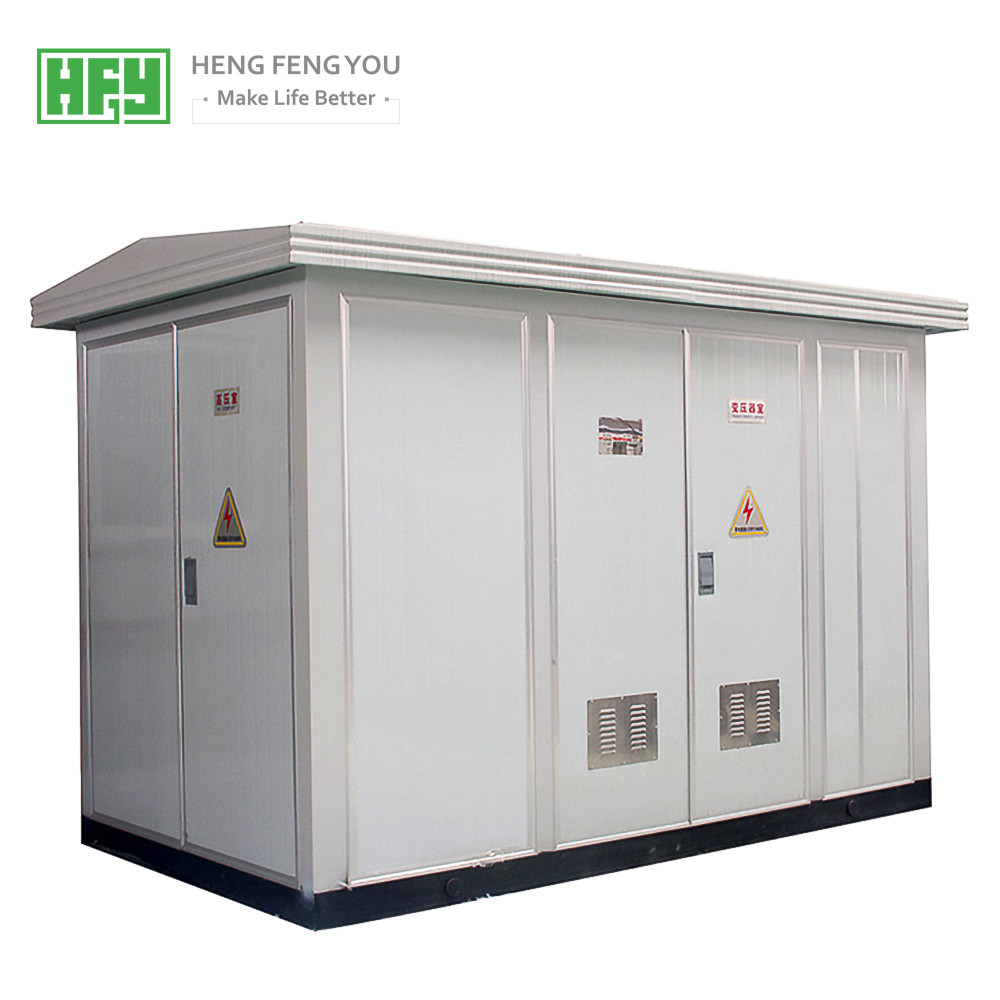

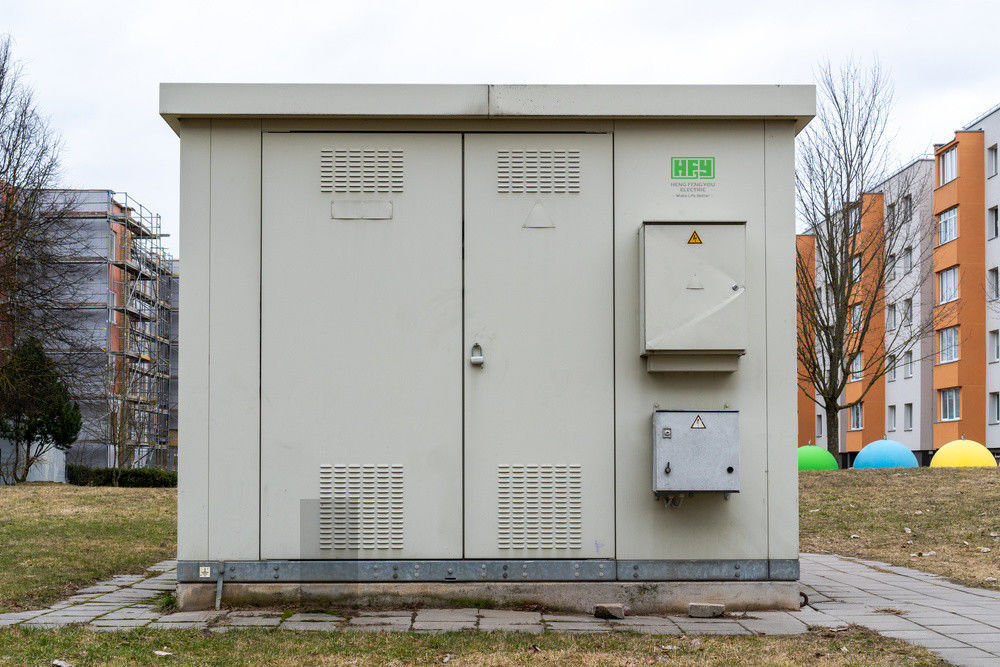

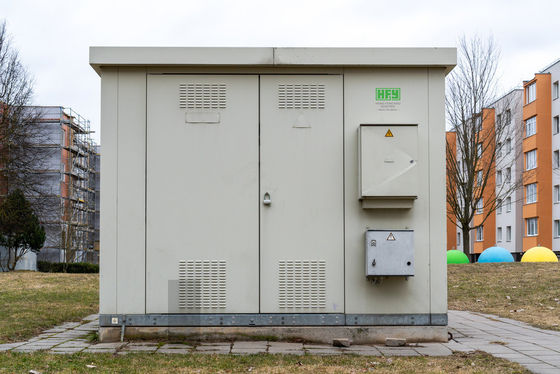

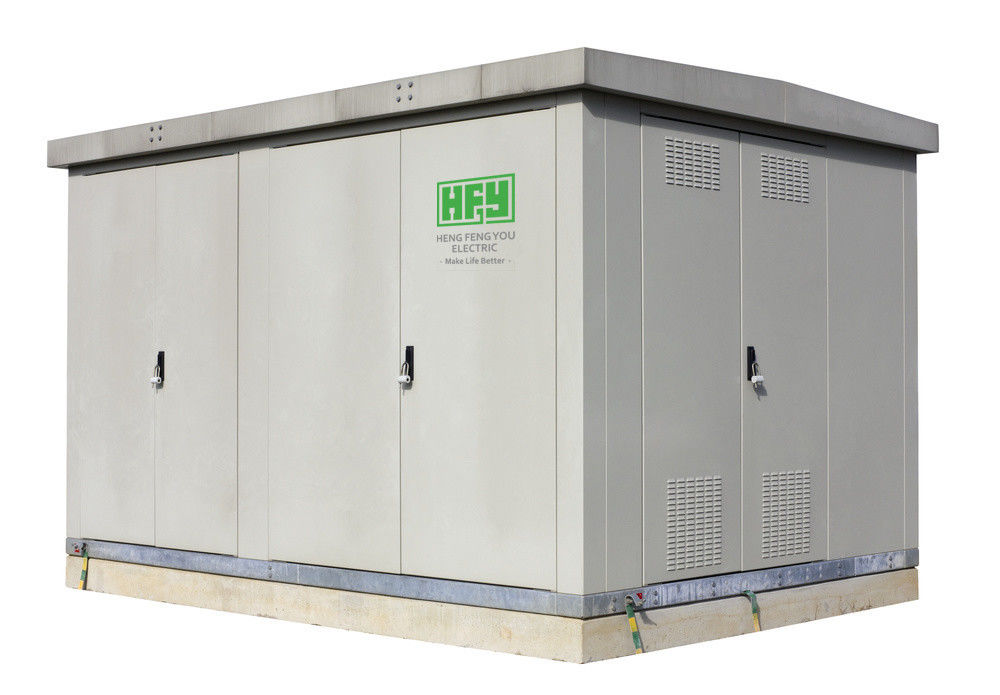

Prefabrykowana podstacja z rozdzielnicą napięcia systemu 12 kV i prefabrykowaną kompaktową mobilną podstacją transformatorową
Opis produktu
Jest to prefabrykowana podstacja, zaprojektowana fabrycznie, przetestowana i gotowa do zainstalowania, w pełni zgodna z normą IEC 62271-202 (IEC 61330).Nasze kompaktowe podstacje są projektowane zgodnie z najwyższymi możliwymi standardami bezpieczeństwa personelu i estetyki, zaprojektowane tak, aby pomóc w rozwiązywaniu problemów związanych z powierzchnią i ograniczeniami przestrzeni występującymi w gęstych miejskich centrach załadunku.
Podstacja skrzynkowa to kompaktowy kompletny zestaw urządzeń rozdzielczych, który łączy rozdzielnicę wysokiego napięcia, transformator rozdzielczy i rozdzielnicę niskiego napięcia zgodnie z określonym schematem okablowania.Główne komponenty: transformator, rozdzielnica wysokiego napięcia i jej urządzenia sterujące, rozdzielnica niskiego napięcia i jej urządzenia sterujące, odpowiedni wewnętrzny przewód łączący (kabel, szyna zbiorcza itp.) I inne urządzenia pomocnicze.
Produkt ten to seria produktów zaprojektowanych i wyprodukowanych przez naszą firmę na potrzeby budowy miejskich i wiejskich sieci elektroenergetycznych w oparciu o wprowadzanie krajowych i zagranicznych zaawansowanych technologii wytwarzania energii elektrycznej.Charakteryzuje się małymi rozmiarami, zwartą konstrukcją, inteligentną obsługą, bezpieczeństwem i niezawodnością, krótkim okresem instalacji i uruchomienia w terenie oraz może zastąpić tradycyjną podstację.Potrafi sprostać wymaganiom pomiaru energii elektrycznej użytkowników, kompensacji mocy biernej, schematów wysokiego i niskiego napięcia oraz wyznacza kierunek rozwoju małych i średnich stacji elektroenergetycznych.Ten produkt jest odpowiedni dla użytkowników o mocy 10 kV / 50 Hz / 30 ~ 1600 kVA w przedsiębiorstwach przemysłowych i górniczych, dokach, lotniskach, miejscach publicznych, wieżowcach i obszarach mieszkalnych.
npodstacja prefabrykowana sformer
Prefabrykowana podstacja nadaje się do systemu zasilania AC50HZ, 6KV i 12KV, jako moc odbioru i dystrybucji.Jest szeroko stosowany w przedsiębiorstwach przemysłowych i górniczych, dzielnicach mieszkalnych, szpitalach, centrach handlowych, wieżowcach i innych systemach dystrybucji.
Główne cechy
- Modułowa konstrukcja obudowy zapewnia wysoki stopień elastyczności, aby spełnić specyficzne wymagania miejsca
- Konstrukcja w pełni podzielona na przedziały dla rozdzielnic SN, transformatorów i rozdzielnic nn
- Specjalnie zaprojektowany system wentylacji dostosowany do lokalnych warunków klimatycznych
- Atrakcyjna estetyka
- Zapewnione bezpieczeństwo operatora, osób postronnych i środowiska
- Niski koszt w całym cyklu życia
Uwaga:Ze względu na ciągłe ulepszanie produktu wymiary podane w tej próbce mają jedynie charakter informacyjny.W razie potrzeby nasza firma może zaprojektować i wyprodukować zgodnie z wymaganiami użytkownika.Skontaktuj się z firmą na czas.
Główne parametry techniczne | ||
Napięcie znamionowe obwodu głównego (V) | .......................... | AC 400 (600) |
Napięcie znamionowe obwodu pomocniczego (V) | .......................... | AC 220/380 (400) DC 110/220 |
Częstotliwość znamionowa (Hz) | .......................... | 50 (60) |
Znamionowe napięcie izolacji (V) | .......................... | 690 (1000) |
Prąd znamionowy (A) | Poziom autobusu | ≤6000 |
Znamionowy prąd krótkotrwały wytrzymywany szyny (kA / 1s) | .......................... | 50,80 |
Znamionowy prąd szczytowy wytrzymywany magistrali (kA / 0,1 s) | .......................... | 105,176 |
Napięcie probiercze częstotliwości sieciowej (V / 1 min) |
główny obwód | 2500 |
Obwód pomocniczy | 1760 | |
autobus |
Trójfazowy system czteroprzewodowy | A, B, C, PEN |
Trójfazowy system pięcioprzewodowy | A, B, C, PE, N. | |
Stopień ochrony | .......................... | IP30 |
· Użyj warunku
1. Maksymalna temperatura otoczenia nie może przekraczać 45 ℃, a minimalna - 45 ℃;
2. Wysokość nie może przekraczać 1000 m.W przypadku zastosowania specjalnych transformatorów i komponentów niskonapięciowych wysokość może osiągnąć 4000 m;
3. Powinien być umieszczony w miejscu o odchyleniu pionowym nie większym niż 5 ° i bez silnych wibracji lub uderzeń;
4. Wilgotność powietrza nie przekracza 90% (+ 25 ℃);
5. Miejsce gazowe bez przewodzenia pyłu, zagrożenia wybuchem, korozji metali i elementów elektrycznych;
6. Prędkość wiatru na zewnątrz nie może przekraczać 35 m / s.
7. Jeśli powyższe normalne warunki użytkowania zostaną przekroczone, klient może dostosować to z naszą firmą.
· Struktura fcechy:
1) Mniejszy obszar zajmowany
2) Mocny i niezawodny
3) Łatwy do przenoszenia, piękny i praktyczny
4) Jego koszt jest niski, a czas instalacji krótki
· Instrukcja zamawiania
1. Rysunek koncepcyjny lub schemat elektryczny obwodu głównego.
2. Model, specyfikacja i ilość głównych komponentów.
3. Tryb linii przychodzącej i wychodzącej, specyfikacja kabla itp.
4. Materiał i wygląd powłoki: płyta kompozytowa, płyta stalowa, płyta ze stali nierdzewnej, płyta cementowa itp.
5. Inne wymagania dotyczące zamówienia.
