Szczegóły Produktu:
|
|
Miejsce pochodzenia: | Chiny |
---|---|
Nazwa handlowa: | HENGFENGYOU |
Orzecznictwo: | ISO IEC CB COC KEMA SNI SABS CCC |
Numer modelu: | SCB10,11,12 |
Zapłata:
|
|
Minimalne zamówienie: | 1 |
Cena: | 200-200000/piece |
Szczegóły pakowania: | paczka drewna |
Czas dostawy: | 15 dni |
Zasady płatności: | T / T |
Możliwość Supply: | 5000 sztuk / rok |
Szczegóły informacji |
|||
Stosowanie: | transformator mocy rozdzielczej | Numer cewki: | podwójne uzwojenie |
---|---|---|---|
Faza: | Three, Single | częstotliwość: | 50 / 60Hz |
Pojemność znamionowa: | 30-3000 kva | Rodzaj: | Typ suchy, transformator, żywica lana |
Standard: | IEC60076, IEC, GB1094-1996; | Nazwa produktu: | 3-fazowy transformator elektryczny typu suchego 300kva, suchy typ 10kva 440v do 220v transformator t |
Niskie napięcie: | 10 - 0,4 / 0,23 kV | kolor: | Czerwony |
opis produktu

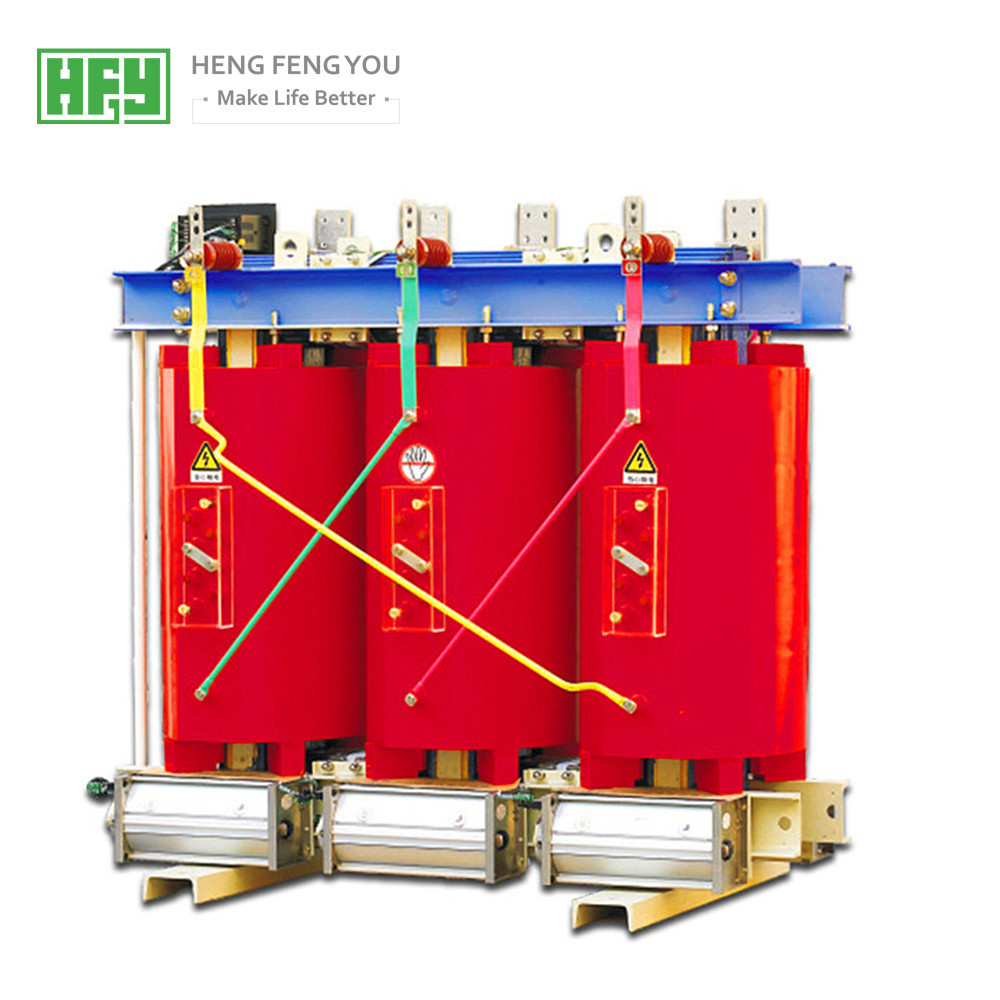

3-fazowe cewki elektryczne odlewane z żywicy do transformatorów suchych 11KV, 15KV, 33KV, 5000KVA
Szczegóły produktów:
Izolacja z żywicy lanej gwarantuje bezpieczne działanie transformatora bez konieczności skomplikowanej i kosztownej konserwacji.Konserwacja zapobiegawcza transformatorów żywicznych polega na prostej kontroli wizualnej.Niskie koszty eksploatacji Niskie straty w rdzeniu magnetycznym i uzwojeniach obniżają koszty eksploatacji.Cewki są wykonane z czystego drutu miedzianego / folii i otoczone wysokiej jakości żywicą epoksydową.
Transformator suchy odlewany z żywicy epoksydowej SCB10 jest ulepszonym produktem scb9.Produkty z serii SCB10 charakteryzują się znaczną wysoką wytrzymałością mechaniczną, dużą wytrzymałością elektryczną, wysoką odpornością na ciepło i niskimi stratami, niskim poziomem hałasu, niskim wyładowaniem częściowym.Tak więc transformator suchy SCB10 jest produktem ochrony środowiska dla aktualizacji miejskiej sieci energetycznej nowej generacji i jest głównym produktem na rynku transformatorów prądowych.Szczególnie nadaje się do centrów handlowych, lotnisk, wysokich budynków, zakładów chemicznych, elektrowni jądrowych, statków i innych ważnych miejsc wymagających ochrony przeciwpożarowej, przeciwwybuchowej i odpornej na wilgoć.
Uwaga:Ze względu na ciągłe ulepszanie produktu wymiary podane w tej próbce mają jedynie charakter informacyjny.W razie potrzeby nasza firma może zaprojektować i wyprodukować zgodnie z wymaganiami użytkownika.Skontaktuj się z firmą na czas.
Model | SCB10-500 / 10 | Pojemność | 500 KVA |
Napięcie pierwotne | 10KV, 11KV | Napięcie wtórne | 0,4 KV |
Prąd znamionowy (HV) | 28,87A | Prąd znamionowy (nn) | 721,7 A |
Grupa wektorów | DYN11 | Klasa izolacji i żaroodporności | fa |
Max. Wzrost temperatury | 100 tys | Impedancja zwarcia | 4,10% |
faza | 3 | Częstotliwość | 50 Hz |
Metoda chłodzenia | AN / AF | Waga netto | 1810 kg |
Transformator suchy 10 / 0,4kV Parametry techniczne (Drugi poziom sprawności energetycznej)
Ocenione Pojemność (kVA) |
Kombinacja napięć | Połączony etykieta grupy |
Bez obciążenia strata (W) |
Strata obciążenia (W) | Bez obciążenia obecny(%) |
Impendace Napięcie (%) |
dźwięk moc poziom (dB) |
Rozmiar zewnętrzny (Dł. X szer. X wys.) |
Całkowity waga (kg) |
||||
Wysoki napięcie (kV) |
kran zasięg |
Niska Napięcie (kV) |
|||||||||||
130 ° C (B) | 155 ° C (F) | 180 ° C (wysokość) | |||||||||||
100 ° C | 120 ° C | 145 ° C | |||||||||||
30 | 6 6.3 6.6 10 10.5 11 |
± 2 x 2,5 ± 5 |
0,4 | Dyn11 | 150 | 670 | 710 | 760 | 0.6 | 4.0 | 57 | 900 x 900 x 800 | 300 |
50 | 215 | 940 | 1000 | 1070 | 0.6 | 955 x 900 x 900 | 350 | ||||||
80 | 295 | 1290 | 1380 | 1480 | 0.6 | 58 | 985 x 950 x 960 | 400 | |||||
100 | 320 | 1480 | 1570 | 1690 | 0.6 | 1035x1250x980 | 450 | ||||||
125 | 375 | 1740 | 1850 | 1980 | 0.6 | 59 | 1060x1280x1000 | 500 | |||||
160 | 430 | 2000 | 2130 | 2280 | 0.6 | 1120x1320x1050 | 680 | ||||||
200 | 495 | 2370 | 2530 | 2710 | 0.5 | 60 | 1135x1330x1105 | 770 | |||||
250 | 575 | 2590 | 2760 | 2960 | 0.5 | 1170x1330x1165 | 900 | ||||||
315 | 705 | 3270 | 3470 | 3730 | 0.5 | 62 | 1185x1360x1225 | 1010 | |||||
400 | 785 | 3750 | 3990 | 4280 | 0,4 | 1210x1380x1300 | 1205 | ||||||
500 | 930 | 4590 | 4880 | 5230 | 0,4 | 63 | 1245x1400x1380 | 1400 | |||||
630 | 1070 | 5530 | 5880 | 6290 | 0,4 | 63 | 1295x1410x1355 | 1515 | |||||
1040 | 5610 | 5960 | 6400 | 0.3 | 6.0 | 63 | 1295x1410x1355 | 1515 | |||||
800 | 1210 | 6550 | 6960 | 7460 | 0.3 | 65 | 1375x1450x1480 | 1880 | |||||
1000 | 1410 | 7650 | 8130 | 8760 | 0.3 | 1430x1480x1525 | 2170 | ||||||
1250 | 1670 | 9100 | 9690 | 10300 | 0,25 | 67 | 1480x1500x1570 | 2525 | |||||
1600 | 1960 | 11000 | 11700 | 12500 | 0,25 | 1500x1520x1710 | 2980 | ||||||
2000 | 2440 | 13600 | 14400 | 15500 | 0,20 | 69 | 1570x1550x1735 | 3480 | |||||
2500 | 2880 | 16100 | 17100 | 18400 | 0,20 | 1625x1600x1825 | 4080 | ||||||
1600 | 1960 | 12200 | 12900 | 13900 | 0,25 | 8.0 | 67 | 1500x1520x1710 | 2980 | ||||
2000 | 2440 | 15000 | 15900 | 17100 | 0,20 | 69 | 1570x1550x1735 | 3480 | |||||
2500 | 2880 | 17700 | 18800 | 20200 | 0,20 | 1625x1600x1825 | 4080 |
Instrukcje dotyczące zamówienia:
1. Do potrzeb klienta należy podać główne parametry transformatora (napięcie wejściowe i wyjściowe, pojemność, straty itp.)
2. Inne wymagania klienta
UWAGA:
1. Termin płatności: akceptujemy TT, 30% depozytu i płacimy 70% przed wysyłką.
2. Czas dostawy: zwykle zajmie to około 15-20 dni.
Uwaga: ze względu na stale aktualizowane produkty, rozmiar kształtu i waga produktu w tabeli ulegną pewnym zmianom, prosimy o zapoznanie się z tabelą rozmiarów wyglądu podczas składania zamówienia.
3. Standard opakowania: Zwykle do ochrony używaj mocnego drewnianego etui.
NASZE USŁUGI:
1. szybka reakcja przed okresem sprzedaży pomaga w otrzymaniu zamówienia.
2. Doskonała obsługa w czasie produkcji, informująca o każdym kroku, jaki wykonaliśmy.
3. niezawodna jakość rozwiązuje ból głowy po sprzedaży.
4. Długotrwała gwarancja jakości zapewnia możliwość zakupu bez wahania.
