Szczegóły Produktu:
|
|
Miejsce pochodzenia: | Chiny |
---|---|
Nazwa handlowa: | HENGFENGYOU |
Orzecznictwo: | ISO IEC CB COC KEMA SNI SABS CCC |
Numer modelu: | GGD |
Zapłata:
|
|
Minimalne zamówienie: | 1 |
Cena: | 200-20000/piece |
Szczegóły pakowania: | Drewniana skrzynka |
Czas dostawy: | 30 dni |
Zasady płatności: | LC T / T |
Możliwość Supply: | 5000 sztuk / rok |
Szczegóły informacji |
|||
Numer modelu: | GGD | Rodzaj: | platerowane metalem |
---|---|---|---|
Częstotliwość znamionowa: | AC 50 Hz (60 Hz) | Prąd znamionowy (A): | 630, 1250, 1600, 2500, 3510, 4000 |
Dostosowane: | Dopuszczalne jest zamówienie OEM / ODM | Podanie: | Przesyłanie lub dystrybucja energii |
Nazwa produktu: | Rozdzielnica elektryczna kyn28 12 11kv | Napięcie znamionowe: | 3KV, 7.2KV, 12KV opcjonalnie |
Przestrzegaj standardów: | DL / T404, IEC298, GB3906 | ||
High Light: | rozdzielnica niskiego napięcia,rozdzielnica metalowa o niskim napięciu |
opis produktu

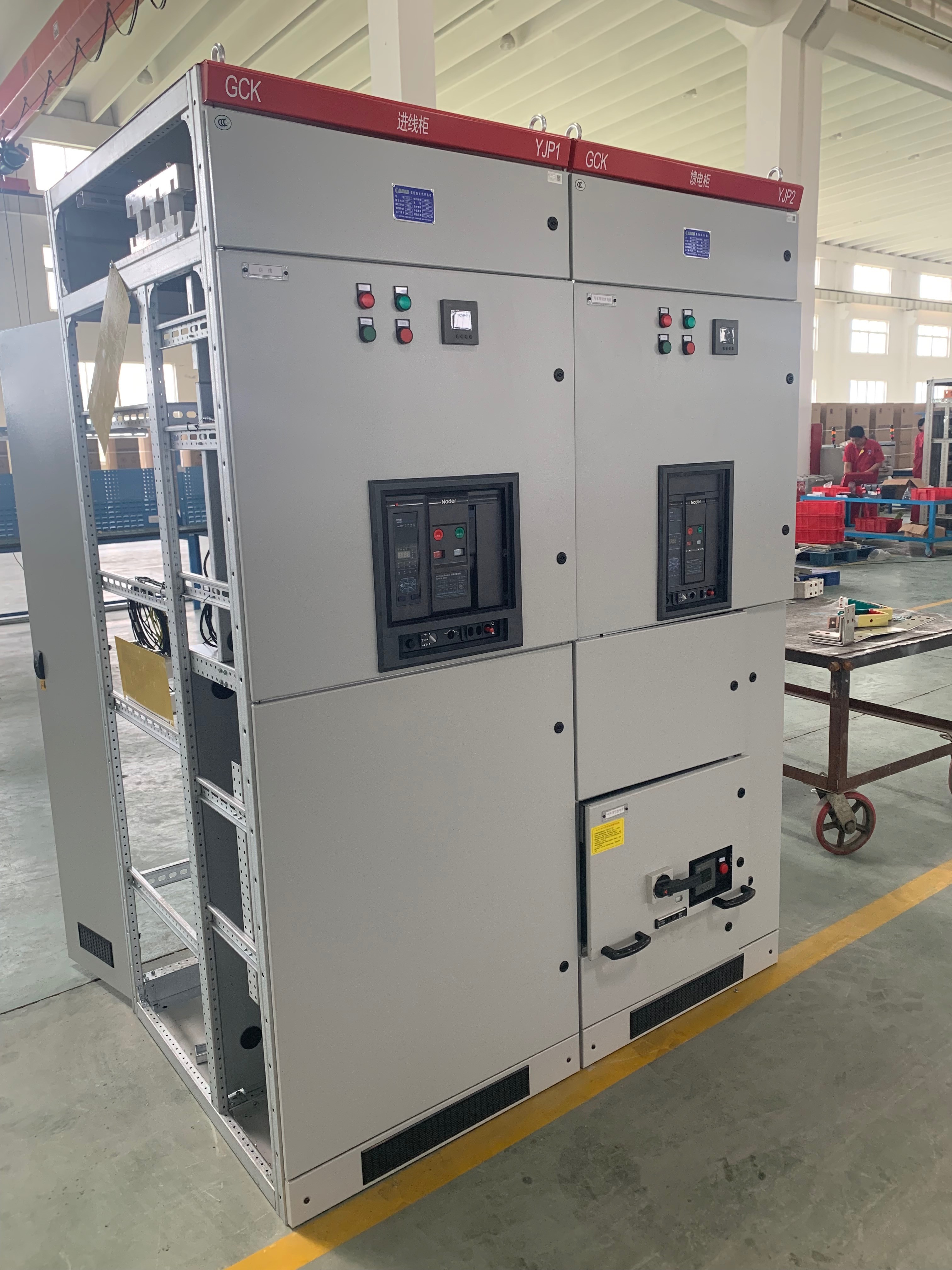

Rozdzielnica rozdzielcza niskiego napięcia Generator rozdzielnicy niskiego napięcia Panel rozdzielczy niskiego napięcia z niską ceną
Opis produktów
1. Płaszcz jest montowany poprzez częściowe spawanie stali formowanej na zimno 8MF.Otwory montażowe rozmieszczone w modułach E = 20 mm i E = 100 mm są odpowiednio rozmieszczone na ramie, aby zwiększyć wszechstronność montażu produktu.Panel i płyta działowa są wykonane z importowanej blachy walcowanej na zimno i przyjmują proces fosforanowania elektrostatycznego z myciem kwasowym w technologii antykorozyjnej, a kolor obudowy jest określany przez użytkownika.Wnętrze szafy poddawane jest procesowi cynkowania ogniowego.Aby poprawić wentylację i odprowadzanie ciepła, w dolnej i górnej części szafy znajdują się otwory wentylacyjne, a do ochrony przed małymi zwierzętami zastosowano siatkę drucianą.Dla wygody podnoszenia górny róg szafy wyposażony jest w pierścień do podnoszenia.Ze względu na zastosowanie wyprowadzenia kabla w dolnej części szafy znajduje się wybity otwór oraz przygotowywana jest tuleja osłonowa spełniająca wymagania wielkości rysunku konstrukcyjnego.
2. Konstrukcja szafy GGD w pełni uwzględnia odprowadzanie ciepła podczas pracy szafy.W górnej i dolnej części szafy znajduje się różna liczba otworów odprowadzających ciepło.Gdy elementy elektryczne w szafie są ogrzewane, ciepło wzrasta i jest odprowadzane przez górną szczelinę, a zimne powietrze jest w sposób ciągły uzupełniane do szafy przez dolną szczelinę, aby uszczelniona szafka tworzyła naturalny przepływ powietrza od dołu do koniec do rozpraszania ciepła.
3. Szafy GGD zgodnie z wymogami nowoczesnego wzornictwa przemysłowego, przy zastosowaniu metody złotego podziału do zaprojektowania kształtu szafy i wielkości każdej części dywizji, które są piękne i hojne, świeże.Zawias drzwi szafy jest połączony z ramą, co jest wygodne w montażu i demontażu.W zagiętej krawędzi drzwi osadzony jest gumowy pasek w kształcie góry.Gdy drzwi są zamknięte, wkładka między drzwiami a ościeżnicą ma pewien skok ściskania, który może zapobiec pękaniu drzwi szafy, a także zwiększa stopień ochrony drzwi.Drzwiczki instrumentu z komponentami elektrycznymi są połączone z ramą wieloma miękkimi miedzianymi monetami.Element montażowy i ramka w szafie połączone są radełkowanymi śrubami, a cała szafa stanowi kompletny obwód ochronny uziemienia.
4. Obwód główny szafy GGD jest zaprojektowany z wykorzystaniem 129 schematów i łącznie 298 specyfikacji (z wyłączeniem zmian funkcjonalnych obwodów pomocniczych oraz schematów sterowania i specyfikacji wyprowadzonych z napięcia sterującego).
Znamionowe napięcie izolacji | Do 1000V |
Znamionowe napięcie robocze | Do 600V |
Częstotliwość znamionowa | 50/60 Hz |
Znamionowe napięcie wytrzymywane | 8 kV |
Znamionowe napięcie obwodu pomocniczego | AC380, 220 V, DC 220 V. |
Stopień przepięcia | III |
Stopień zanieczyszczenia | 3 |
Prąd znamionowy | 4000A |
Prąd znamionowy poziomej szyny zbiorczej | 4000A |
Prąd znamionowy szyny pionowej |
2000, 1000A |
Uwaga: Ze względu na ciągłe ulepszanie produktu wymiary podane w tej próbce mają jedynie charakter informacyjny.W razie potrzeby nasza firma może zaprojektować i wyprodukować zgodnie z wymaganiami użytkownika.Skontaktuj się z firmą na czas.
1.Wysokość nad poziomem morza w pomieszczeniach: Maksymalna wysokość ustawienia: 2000 m
2.Temperatura otoczenia: -5 ℃ ~ + 40 ℃, a średnia temperatura nie powinna
przekroczyć + 35 ℃ w ciągu 24 godzin
3.Wilgotność względna nie powinna przekraczać 50% przy maksymalnej temperaturze + 40 ℃.Wyższy
wilgotność względna jest dozwolona przy niższej temperaturze.Dawny.90% przy + 20 ℃.Ale z uwagi na
przy zmianie temperatury możliwe jest, że od czasu do czasu wytworzy się umiarkowana rosa.
4.Brak pożaru, niebezpieczeństwa wybuchu, poważnego zanieczyszczenia, korozji chemicznej i silnych wibracji
5.Nachylenie montażowe nie przekracza 5 °
6.Ten produkt nadaje się do przechowywania w następujących temperaturach: -25℃ ~ + 55℃ 24h, w krótkim czasie (nie więcej niż 24 godziny) nie więcej niż+70℃.
Ta seria produktów o wysokiej zdolności wyłączania, dobrej stabilności dynamicznej, zaawansowanej i rozsądnej konstrukcji, praktycznym programie elektrycznym, serii, dużej wszechstronności, różnych schematach kombinacji jednostek, szafka zawierała wiele obwodów, oszczędza obszar, piękny wygląd, wysoki poziom ochrony , bezpieczna i niezawodna, wygodna konserwacja itp.
Jest zgodny z normami IEC439 NEMA ICS2-322, jak również z normami krajowymi GB7251-87 „Kompletne urządzenie przełączające niskonapięciowe” oraz ZBK36001-89 „Kompletne urządzenie przełączające niskonapięciowe z wycofywaniem” „standardy profesjonalne”
