Szczegóły Produktu:
|
|
Miejsce pochodzenia: | Chiny |
---|---|
Nazwa handlowa: | HENGFENGYOU |
Orzecznictwo: | ISO IEC CB COC KEMA SNI SABS CCC |
Numer modelu: | GCK |
Zapłata:
|
|
Minimalne zamówienie: | 1 |
Cena: | 200-20000/piece |
Szczegóły pakowania: | Drewniana skrzynka |
Czas dostawy: | 30 dni |
Zasady płatności: | LC T / T |
Możliwość Supply: | 5000 sztuk / rok |
Szczegóły informacji |
|||
Numer modelu: | GCK | Rodzaj: | platerowane metalem |
---|---|---|---|
Częstotliwość znamionowa: | AC 50 Hz (60 Hz) | Prąd znamionowy (A): | 630, 1250, 1600, 2500, 3510, 4000 |
Dostosowane: | Dopuszczalne jest zamówienie OEM / ODM | Podanie: | Przesyłanie lub dystrybucja energii |
Nazwa produktu: | Rozdzielnica elektryczna kyn28 12 11kv | Napięcie znamionowe: | 3KV, 7.2KV, 12KV opcjonalnie |
Przestrzegaj standardów: | DL / T404, IEC298, GB3906 | ||
High Light: | rozdzielnica niskiego napięcia,rozdzielnica metalowa o niskim napięciu |
opis produktu

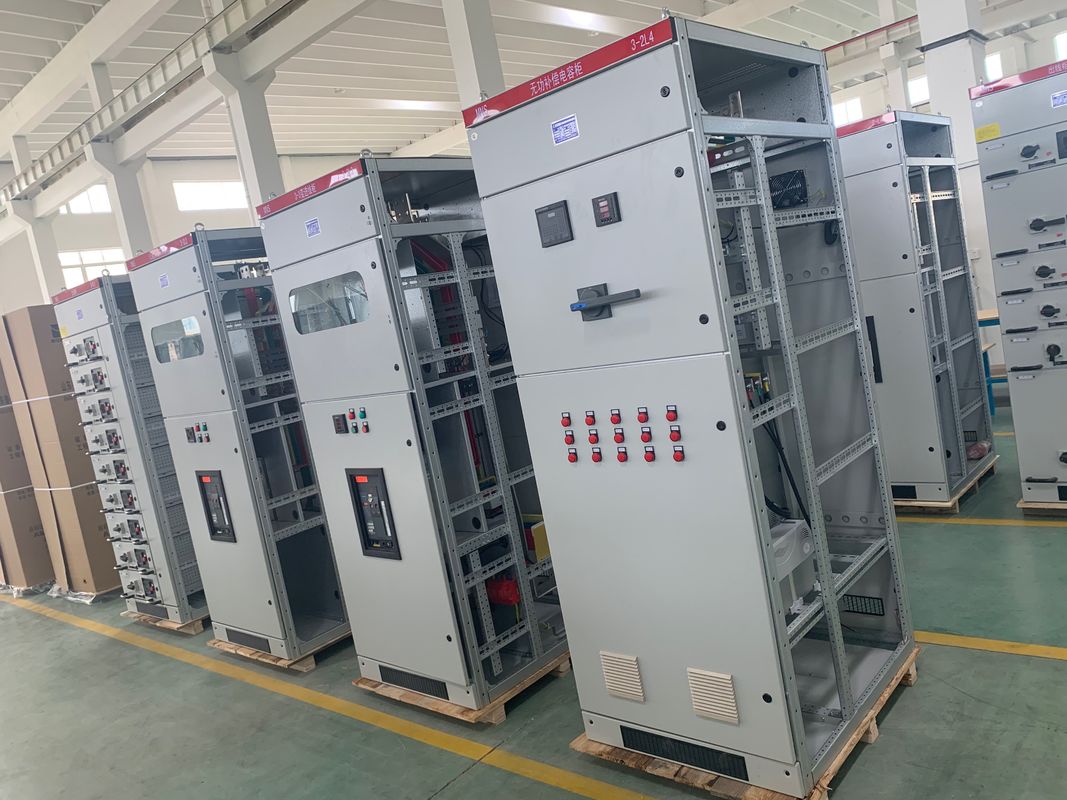

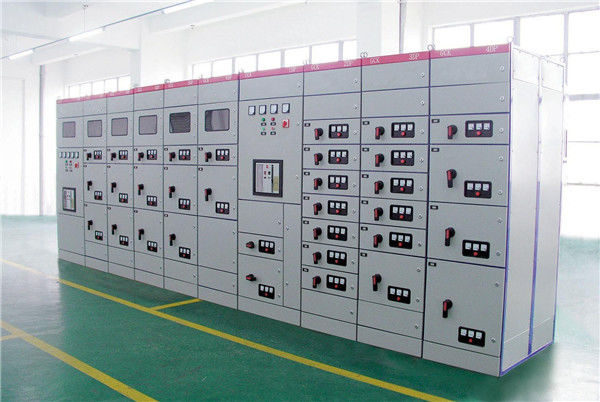

Wysuwana rozdzielnica elektryczna niskonapięciowa / rozdzielnica / panel rozdzielczy platerowana metalem Gck Niska cena w Chinach
1. Zakres zastosowania i cel
Rozdzielnica wysuwna GCK LV (zwana dalej urządzeniem) jest opracowywana zgodnie z wymaganiami wydziału kompetentnego w branży, licznych użytkowników elektryków oraz jednostki projektowej przez oryginalny stanowy wydział mechaniczny, zjednoczoną grupę projektową działu energetycznego.Jest zgodny z warunkami krajowymi i wyższym wskaźnikiem wydajności technicznej, dostosowuje się do wymagań dotyczących rozwoju rynku energii i jest w stanie konkurować z dostępnymi produktami importowanymi.Urządzenie przeszło weryfikację pod wspólną przewodnictwem dwóch wydziałów w lipcu 1996 roku w Szanghaju.Uzyskuje uznanie i potwierdzenie od jednostek produkcyjnych i konstrukcji konsumenckich.Urządzenie ma zastosowanie w sieciach rozdzielczych elektrowni, przemysłu naftowego, chemii, hutnictwa, tkactwa, budownictwa wysokiego itp. W miejscach o dużej automatyzacji i wymagających połączenia komputera, takich jak wielkogabarytowa elektrownia, system przemysłu petrochemicznego itp. , jest to kompletne urządzenie rozdzielcze niskiego napięcia stosowane w systemie wytwarzania i zasilania z trójfazowym prądem przemiennym 50 (60) Hz, znamionowym napięciem roboczym 380 V, prądem znamionowym 4000 A i mniejszym do dystrybucji, centralnego sterowania silnikiem i kompensacji mocy biernej.Urządzenie jest zgodne z normami IEC439-1 i GB7251.1.
2. Panele elektryczne Stan serwisowy
1. Temperatura otoczenia: -15 ° C ~ + 40 ° C
2. Wysokość: <= 1000m
3. Wilgotność powietrza:
dzienna średnia wilgotność powietrza <= 95%, dzienna średnia cząstkowa prężność par <= 2,2 kPa;
miesięczna średnia wilgotność powietrza <= 90%, miesięczna średnia cząstkowa prężność par <= 1,8 kPa
4. Intensywność trzęsienia ziemi <= 8 stopni
5. Brak gazów korozyjnych lub łatwopalnych
Specjalne warunki zależą od użytkowników
Pozycja | Jednostka | Parametry | |
Napięcie znamionowe | KV | 3, 7,2, 12 | |
Prąd znamionowy | ZA | 630,1250,1600,2500,3150,4000 * | |
Znamionowy prąd wyłączalny zwarciowy | KA | 25, 31,5, 40 | |
Znamionowy prąd łączeniowy zwarciowy | 63, 80, 100 | ||
Znamionowy prąd krótkotrwały wytrzymywany (4 s) | 25, 31,5, 40 | ||
Znamionowy prąd szczytowy wytrzymywany | 63, 80, 100 | ||
Częstotliwość znamionowa | Hz | 50 | |
Znamionowy poziom izolacji | Napięcie wytrzymywane o częstotliwości sieciowej 1 min | KV | 42 |
Napięcie wytrzymywane na impuls świetlny | 75 | ||
napięcia obwodu sterującego | AC | V | 110, 220, 380 |
DC | V | 110, 220 | |
Poziom zabezpieczeń | Obudowa IP4X, pole i wyłącznik IP2X, gdy drzwi są otwarte |
4. Informacje dotyczące zamówienia
Schemat ideowy obwodu głównego lub schemat elektryczny
Rozmieszczenie i układ
Model, specyfikacja i ilość głównych komponentów.
Metoda przewodów przychodzących i wychodzących oraz specyfikacja kabli itp
Jeśli wymagane jest połączenie magistralne między urządzeniami, należy zapewnić połączenie magistralne i wysokość od ziemi.
1.Wysokość nad poziomem morza w pomieszczeniach: Maksymalna wysokość ustawienia: 2000 m
2.Temperatura otoczenia: -5 ℃ ~ + 40 ℃, a średnia temperatura nie powinna
przekroczyć + 35 ℃ w ciągu 24 godzin
3.Wilgotność względna nie powinna przekraczać 50% przy maksymalnej temperaturze + 40 ℃.Wyższy
wilgotność względna jest dozwolona przy niższej temperaturze.Dawny.90% przy + 20 ℃.Ale z uwagi na
przy zmianie temperatury możliwe jest, że od czasu do czasu wytworzy się umiarkowana rosa.
4.Brak pożaru, niebezpieczeństwa wybuchu, poważnego zanieczyszczenia, korozji chemicznej i silnych wibracji
5.Nachylenie montażowe nie przekracza 5 °
6.Ten produkt nadaje się do przechowywania w następujących temperaturach: -25℃ ~ + 55℃ 24h, w krótkim czasie (nie więcej niż 24 godziny) nie więcej niż+70℃.
Ta seria produktów o wysokiej zdolności wyłączania, dobrej stabilności dynamicznej, zaawansowanej i rozsądnej konstrukcji, praktycznym programie elektrycznym, serii, dużej wszechstronności, różnych schematach kombinacji jednostek, szafka zawierała wiele obwodów, oszczędza obszar, piękny wygląd, wysoki poziom ochrony , bezpieczna i niezawodna, wygodna konserwacja itp.
Jest zgodny z normami IEC439 NEMA ICS2-322, jak również z normami krajowymi GB7251-87 „Kompletne urządzenie przełączające niskonapięciowe” oraz ZBK36001-89 „Kompletne urządzenie przełączające niskonapięciowe z wycofywaniem” „standardy profesjonalne”
