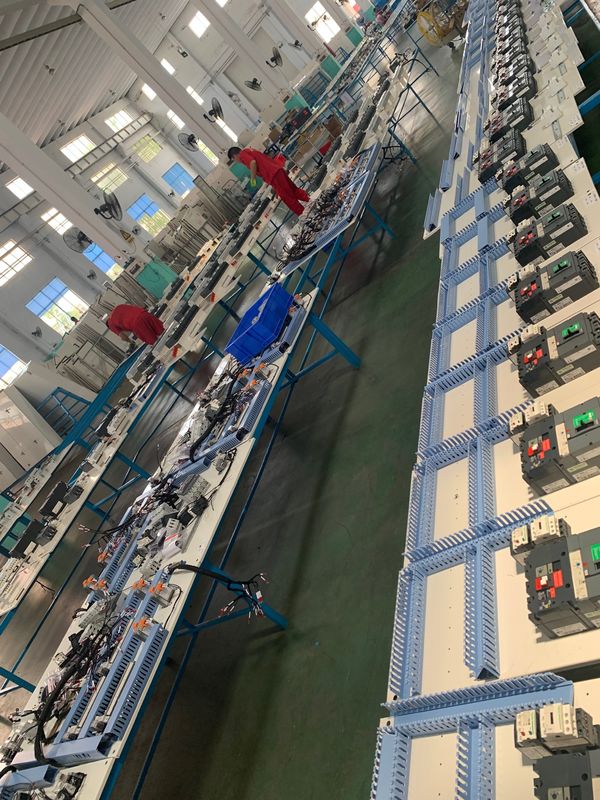

Seria GCS MNS 11KV 12kv trójfazowa niskonapięciowa rozdzielnica wysuwna rozdzielnica elektryczna

Cechy konstrukcyjne:

1. Szkielet z 8 profilami otwieranymi typu mf, mocowany do ramy głównej o module E = 20 mm i 100 mm Φ 9,2 mm otworów montażowych, umożliwiający elastyczny montaż ramy.

2. Pomieszczenia funkcyjne szafy rozdzielczej są od siebie odizolowane, a przedziały podzielone na pomieszczenia blokowe, autobusowe i kablowe. Funkcja każdej z komór jest stosunkowo niezależna.

3. Pozioma szyna zbiorcza przyjmuje sposób poziomego ułożenia za szafką, aby zwiększyć odporność szyny na energię elektryczną.

4. Konstrukcja przedziału kablowego sprawia, że ​​bardzo wygodne jest wchodzenie i wychodzenie z kabla.

5. moduł o wysokości szuflady 160mm. Szuflada zmienia się tylko w zależności od wysokości, szerokość i głębokość są niezmienne. Szuflady tej samej jednostki funkcjonalnej mają dobrą wymienność. Prąd znamionowy pętli jednostkowej 400A i poniżej.

6. Panel szuflady z podziałem, zamykaniem, testowaniem, wyciąganiem oczywistego oznaczenia pozycji. Szuflada jest wyposażona w blokadę mechaniczną. Szuflada jako korpus główny, jednocześnie wysuwana i unieruchamiana, może być kombinacja mieszana, dowolne użycie.

7. stopień ochrony korpusu szafy to IP30 IP40, nadal można wybrać w zależności od potrzeb użytkownika.

Warunki użytkowania

W przypadku użytku wewnętrznego wysokość punktu serwisowego nie może przekraczać 2000 m.

2. temperatura otoczenia nie jest wyższa niż +40 stopni i nie niższa niż -5 stopni.Średnia temperatura nie powinna przekraczać +35 stopni w ciągu 24 godzin.Przy przekroczeniu należy zmniejszyć wydajność stosownie do aktualnej sytuacji.

3. Względnie wysoka temperatura otaczającego powietrza wynosi +40 ° C i nie przekracza 50%. Jeśli +20 stopni wynosi 90%, należy wziąć pod uwagę efekt sporadycznej kondensacji spowodowanej zmianami temperatury.

Po zainstalowaniu urządzenia pochylenie w płaszczyźnie pionowej nie powinno przekraczać 5 °, a cały zestaw szafek powinien być stosunkowo płaski, zgodnie ze standardem gbj232-2.

5. Urządzenie należy zainstalować w miejscu wolnym od gwałtownych wibracji i wstrząsów oraz w miejscu, w którym elementy elektryczne nie są dostatecznie skorodowane do użytku
